简介双效溴化锂吸收式制冷循环

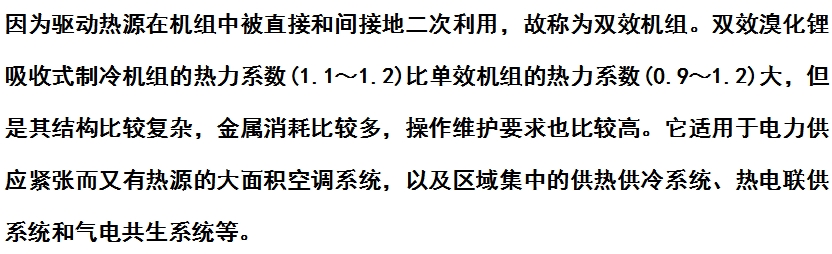

双效蒸汽型溴化锂吸收式制冷机组的驱动热源为0.25～0.3MPa(表压)的蒸汽。

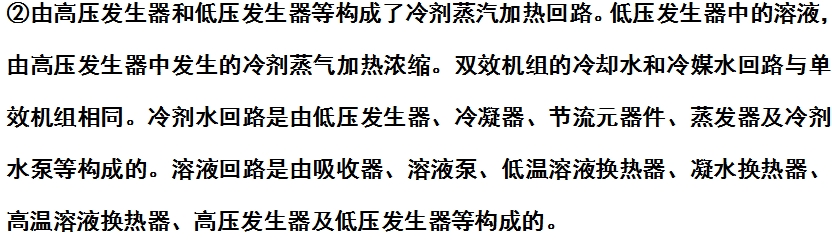

双效蒸汽型溴化锂吸收式制冷机组的应用系统有两个热源回路

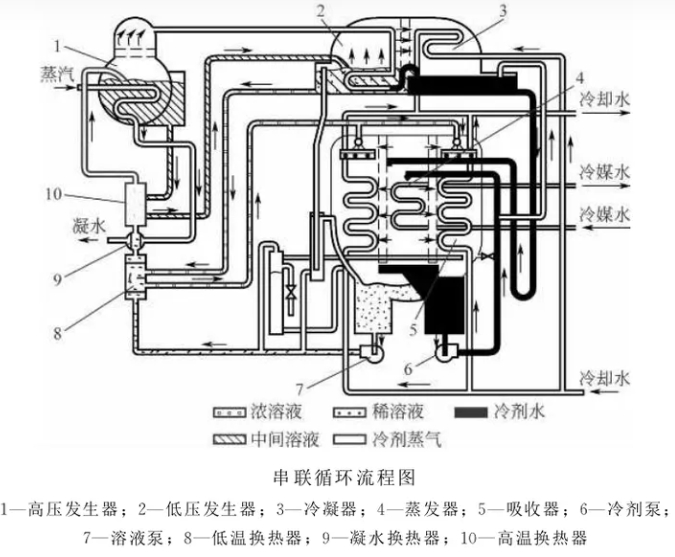

(1)串联流程指稀溶液流出吸收器后，先后进入两个发生器，如下图：


(2)并联流程指稀溶液流出吸收器后分流，平行地进入两个发生器，如下图：

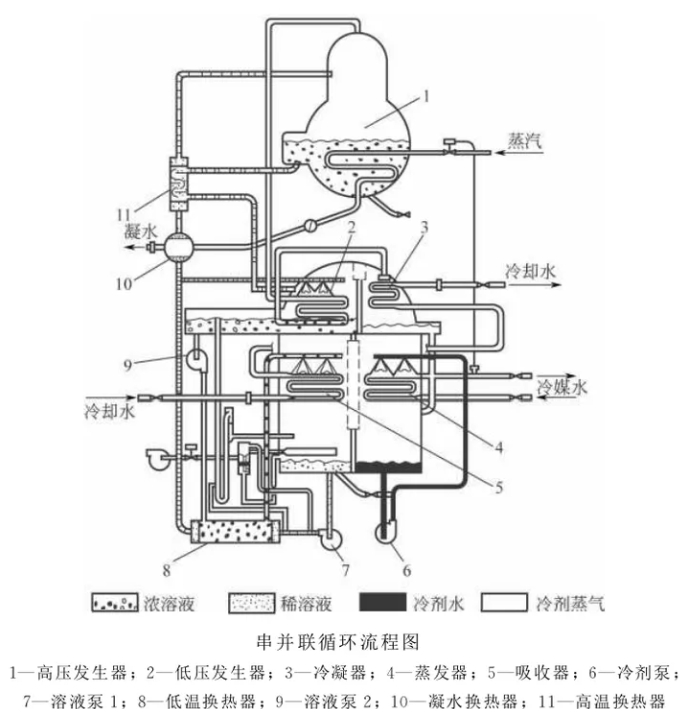

(3)串并联流程兼有串联流程和并联流程的特点，如下图：
