溴化锂单、双效机组的组成

溴化锂吸收式冷热水机均由若干换热器、屏蔽泵、真空阀门、管

道、抽气装置、控制装置等组成。

①蒸发器借助冷剂的蒸发来制造冷水，一般为管壳式结构，喷淋

式换热器。

③发生器产生冷剂蒸汽，使吸收冷剂蒸汽后稀溶液浓缩，一般为

管壳式结构，沉浸式或喷淋式换热器。

⑤溶液换热器在稀溶液和浓溶液间进行热交换，以提高机组的热

效率。一般为管壳式或板式结构。

⑦抽气装置抽除影响吸收和冷凝效果的不凝性气体。抽气管一般

布置在吸收器与冷凝器中。

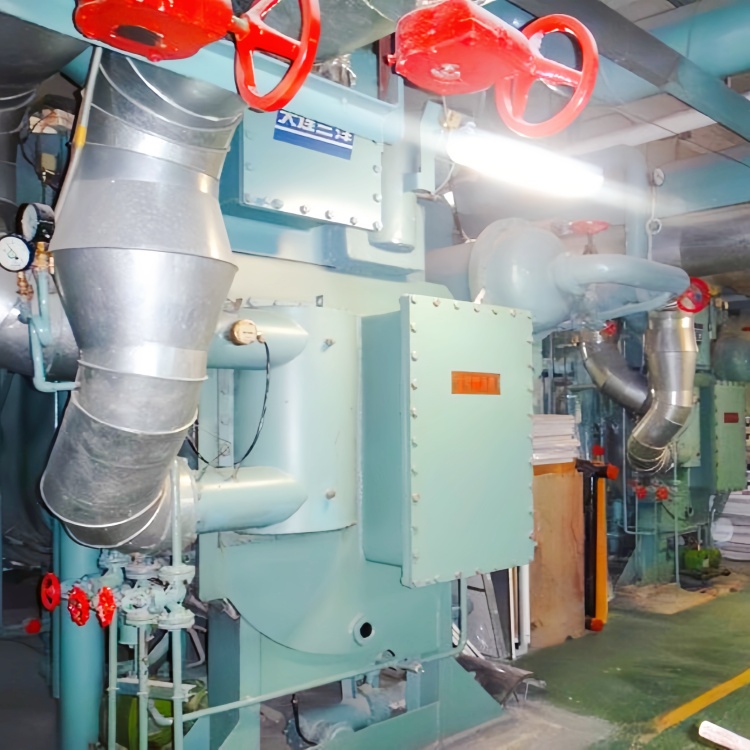

双效溴化锂机组，是以单效机组为基础，增加一个高压发生器和

一个溶液换热器便构成双效机组。
