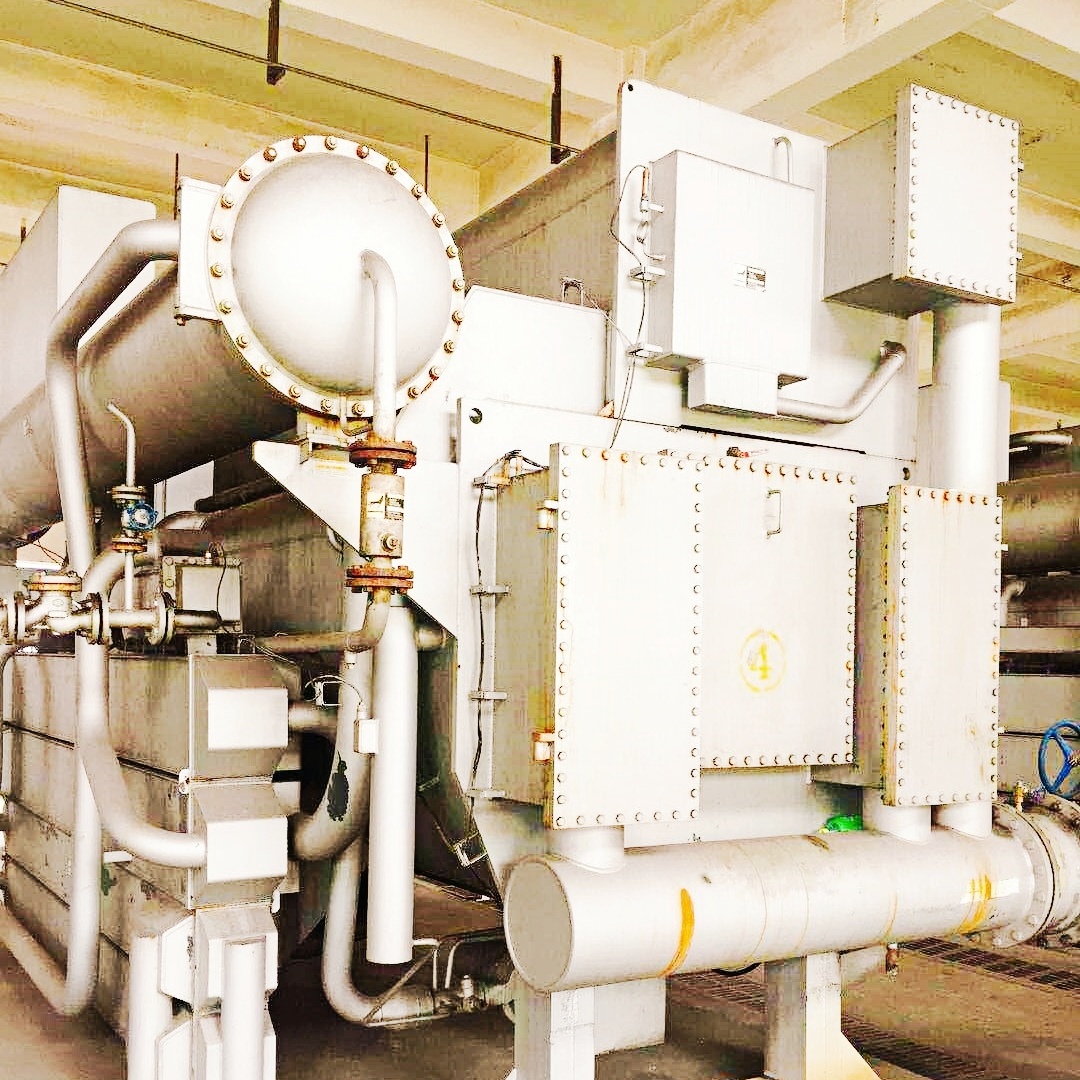

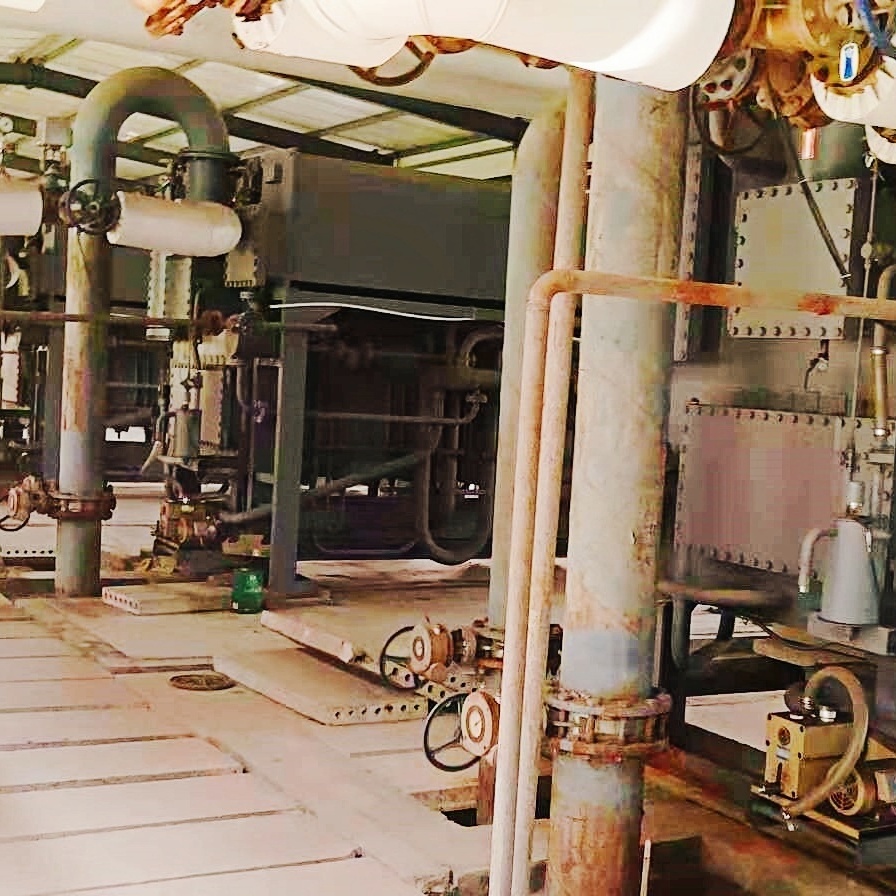

溴化锂吸收式热泵机组构造

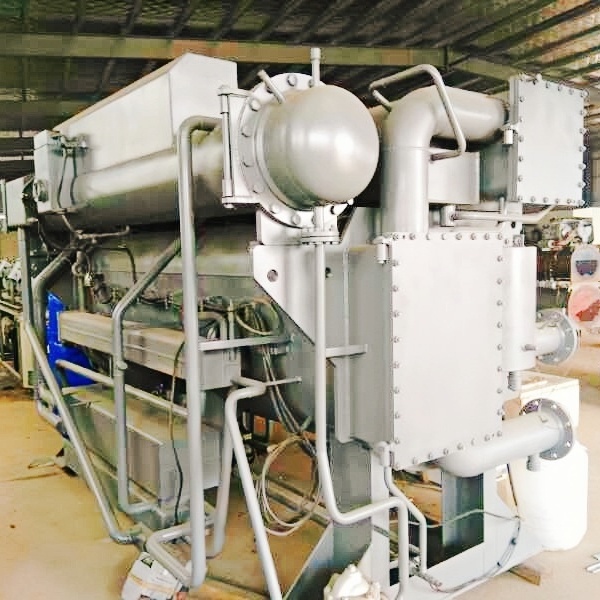

吸收式换热机组如前面原理介绍中说明的那样，以水为冷媒，使

用化锂水溶液为吸收液的吸收式热泵机组，供给热水。主机是由

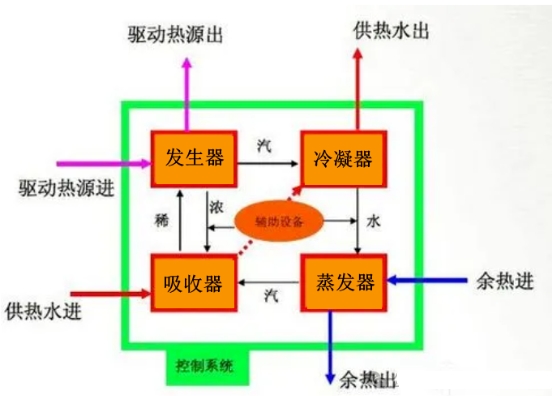

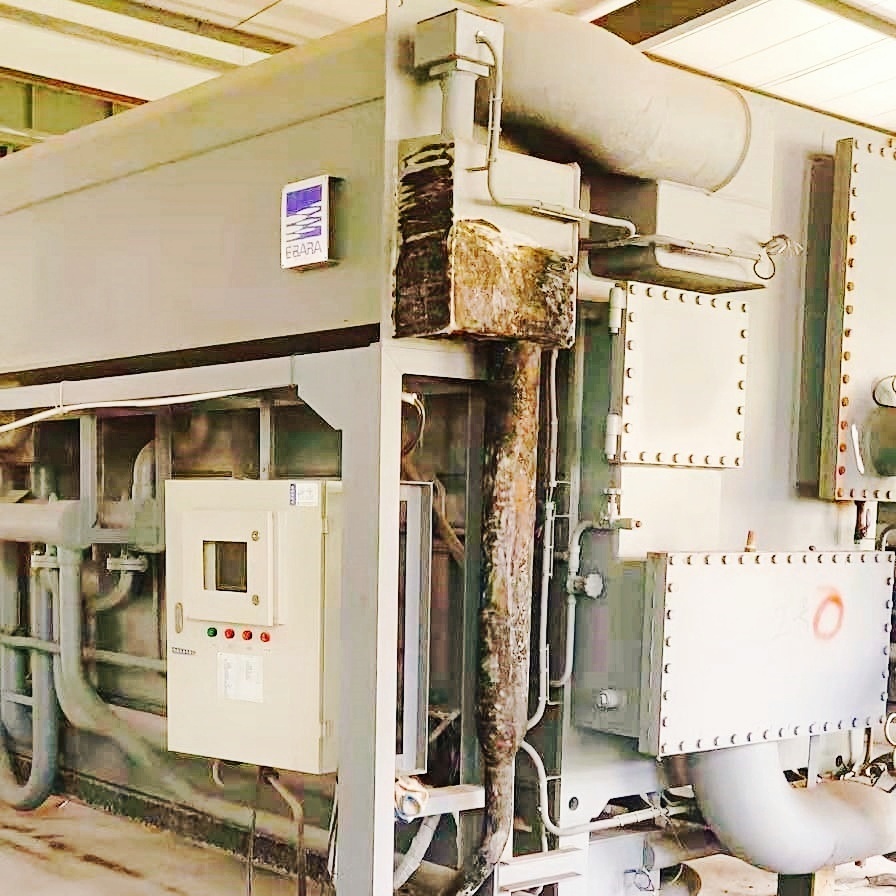

蒸发器、吸收器、冷凝器、发生器、溶液热交换器、水-水板换、自动抽气装置、运行盘、安全装置等构成。各部分功能如下。

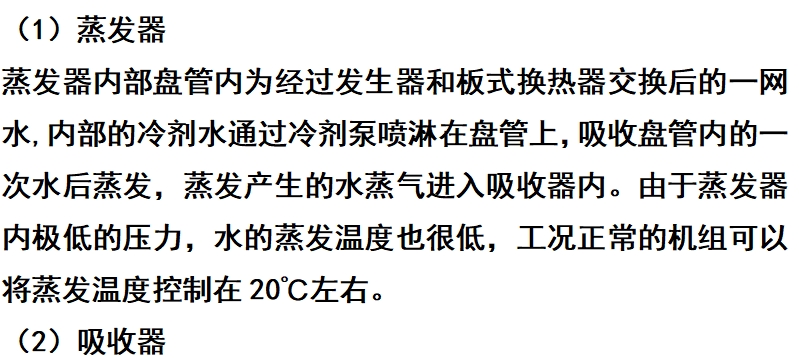

从发生器过来的溴化锂浓溶液喷淋在传热管表面，吸收冷剂蒸汽

变成稀溶液，同时释放出大量热量;热水在传热管内流动，吸收热量，冷却溶液。稀溶液经过溶液泵加压提升，进入发生器内。

来自发生器的高温水蒸气将热量传给盘管内的二次水，二次水被

加热。水蒸气冷却凝结并流入蒸发器。

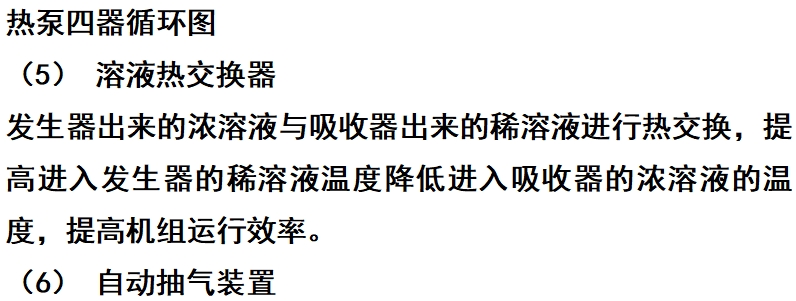

可将内部所产生的不凝气体或空气等自动储存在抽气箱内的自动

抽气装置，由抽气泵、压力感应器、抽气管路及电磁阀构成，来

保持机组的真空。

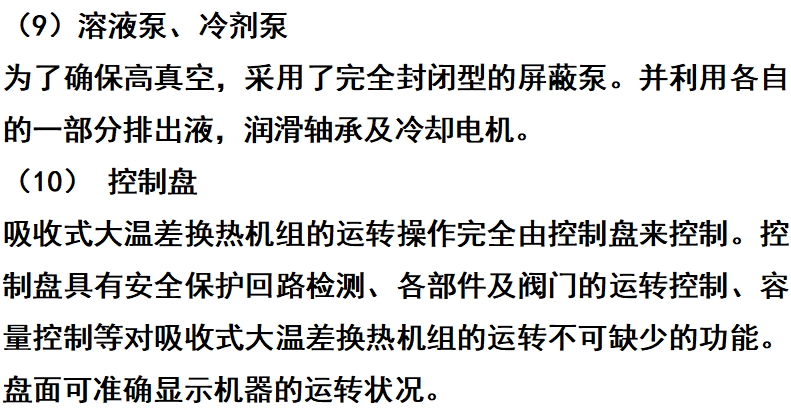

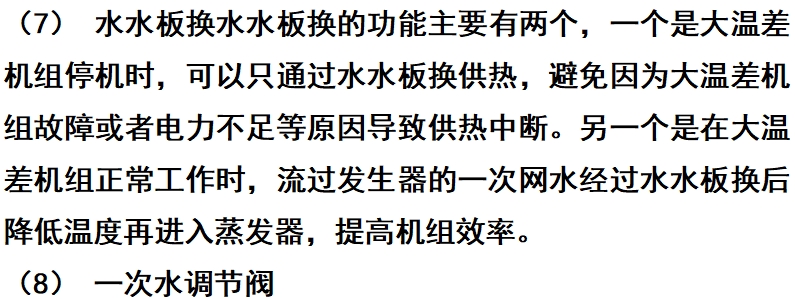

一次水调节阀，根据热负荷的变化调节进入机组的一次水量。由

此将二次水的目标温度控制在设定值。

以上部分都是大温差机组原理核心的部件，为了完成核心部件的

功能。在实际生产和使用机组时，会有电气控制系统和外部管路

控制等功能。
