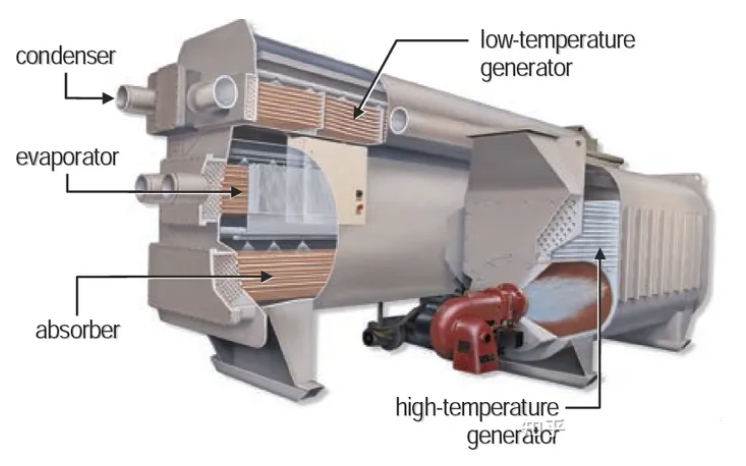

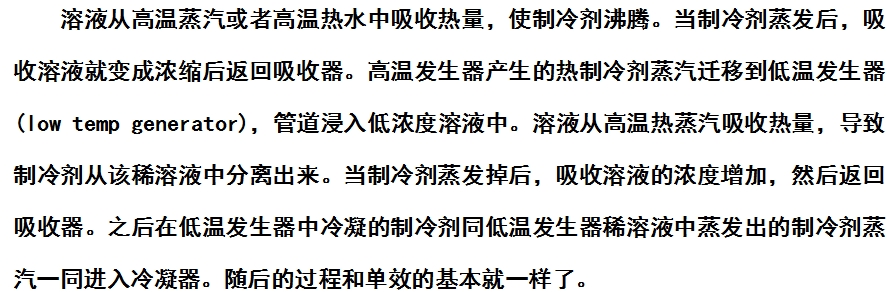

对于双效吸附式机组,除了上面介绍的单效机组的基本结构以外,还包含了1个额外的发生器、热交换器以及溶剂泵。在高温发生器中,高温蒸汽或高温热水流过管子,管子浸没在中等浓度溶液中。

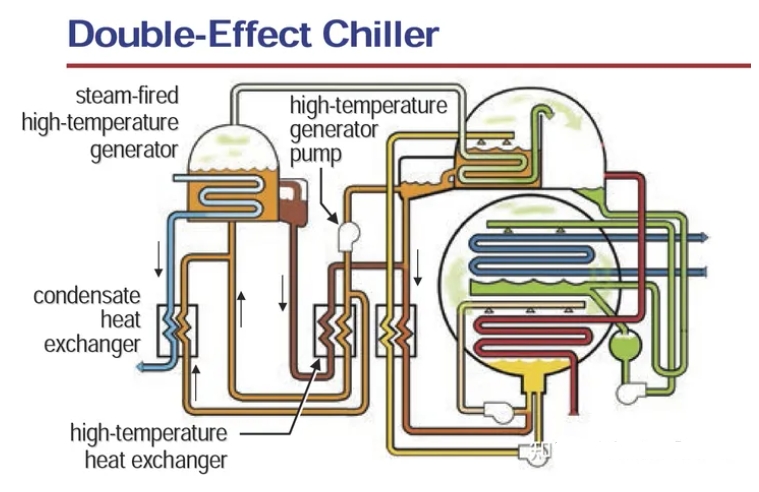

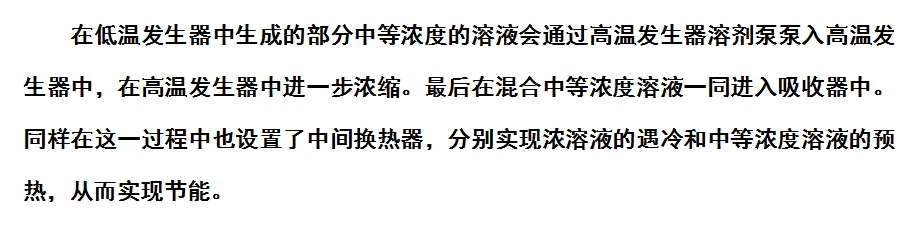

为了充分利用热量,高、低温热量,系统还设置了中间换热器。在吸收器中的稀溶液经过低温发生器溶剂泵返回低温发生器中,为了减少在低温发生器中的加热量,设置中间换热器,将来自低温发生器中的浓溶液的热量传递给该稀溶液;分别实现稀溶液的预热和浓溶液的预冷。
高温热源通常使用的是高温乏汽或者使用燃烧器,下面再介绍以下使用燃烧器的直燃型吸附式制冷机结构。
在直燃型吸附式制冷机中,使用的是燃料燃烧释放的热量加热发生器中的溶液,从而驱动整个制冷循环的。
